Logic Pack 社のＰａｌｅｔｔｅ−１１用のWindows用書き込みソフト [戻る]

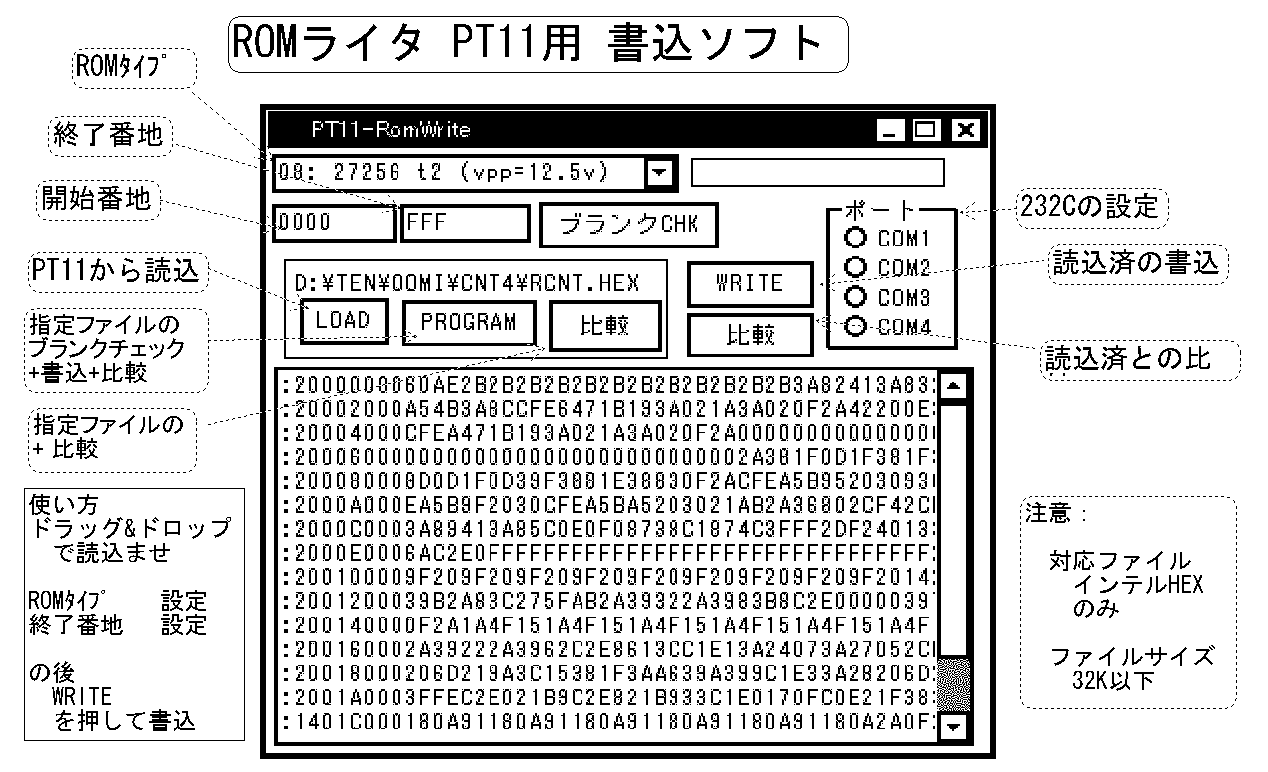

WPT11.exe

主に４ビットの開発用に不便なのでとりあえず自分用に作成したものです
バッチファイルの最後にWPT11 file.HEX と入れておけば便利です

注） お試し頂くのはかまいませんが利用条件等、まだ決めていません。
・弊社とロジパック社とは関係ありません。

2002年3/21日 4K以上のROMを書こうとすると　待時間が不足していたのを修正

参考：
　PT11とパソコンとの接続ケーブル

DSUB25p オス
DSUB9p  メス
    9p 25p       合計４本
    �A-(2) Rx   接続
    �B-(3) Tx   接続
    �D-(7) GND　接続
ケース-ケース   接続

 9p  6-8- 4の３ピンを接続
25p  5-6-20の３ピンを接続
----------------------
┌────────────┐
│１ (２)(３) ４ (５)(６)(７) ８  ９  10  11  12  13
│    │  │      └─┴──┐                       5-6-20の３ピンを接続
│  14│15│16  17  18  19 (20) 21  22  23  24  25
│    │  │
│    │  │
│    └──────┐
│        └──┐  │
└───�D  ４  �B  �A  １
            └┬───┐                   6-8-4の３ピンを接続
 　       ９  ８  ７  ６
